Usean balansoimattoman signaalilähteen kytkentä samanaikaisesti hoituu kyllä erillisillä DI-bokseillakin, mutta jos kyseessä on vaikkapa kosketinsoittajan kioski, on helpompaa operoida keskitetysti yhdellä monikanavaisella viipaleella.

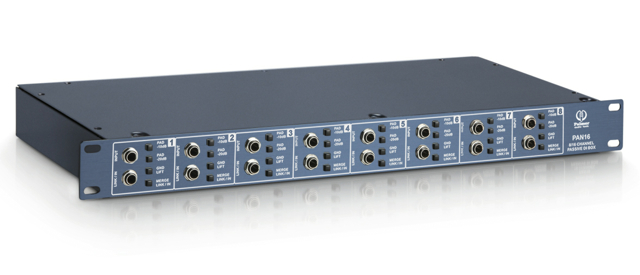

Palmer Pan 16 on perustaltaan kahdeksankanavainen, passiivinen DI-boksi, mutta tarvittaessa se venyy jopa 16 tulosignaalin mittaiseksi.
Normikäytössä jokainen balansoimattomalle signaalille tarkoitettu tulo ohjautuu omaan balansoituun ja muuntajakytkennällä elektronisesti eristettyyn lähtöönsä, joiden nimellisimpedanssi on 600 ohmia.

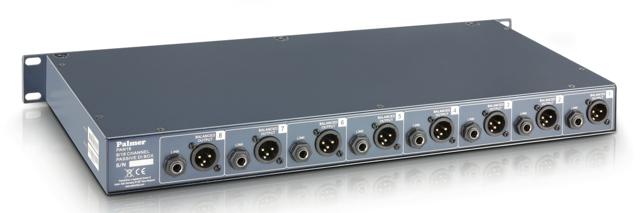

Balansoidun lähdön lisäksi joka kanavan tulosignaalin saa linkitettyä eteenpäin etulaidan jakin kautta, tai jaettua takalaidan rinnakkaislähdön kautta.
Jos kahdeksan erillistä kanavaa ei riitä, voi etulaidan linkitysjakin muuttaa kanavakohtaisesti kytkimellä rinnakkaistuloksi, jonka signaali summataan saman kanavan varsinaiseen tulosignaaliin ja ohjataan sen mukana saman kanavan balansoituun lähtöön.

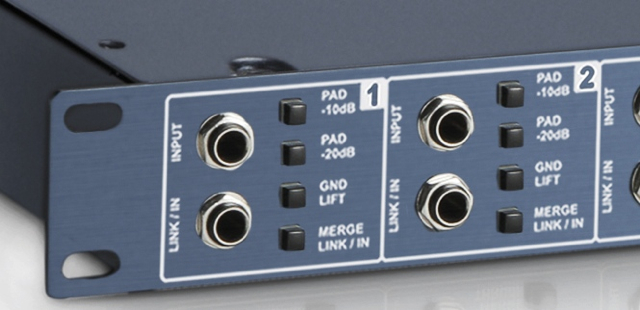

Tulosignaalin tason sovitusta varten tarjolla on joka kanavassa suoran kytkennän lisäksi 10, 20 ja 30 dB:n vaimennus.
Lisäksi kanavissa on audiomaaton erotuskytkimet maalenkkien katkaisua varten.
Lisätiedot: Uraltone
