Subwoofer akustiikan paikkaajana

Peruste lähikuuntelua tukevalle erilliselle subwooferille on usein se, että kaiutinparin taakse säteilevä basso kimpoaa seinästä kohti kuuntelupistettä ja summautuu sitten kaiuttimesta eteenpäin lähtevään aaltoon epäedullisessa vaiheessa aiheuttaen jyrkkiä kuoppia alarekisteriin.

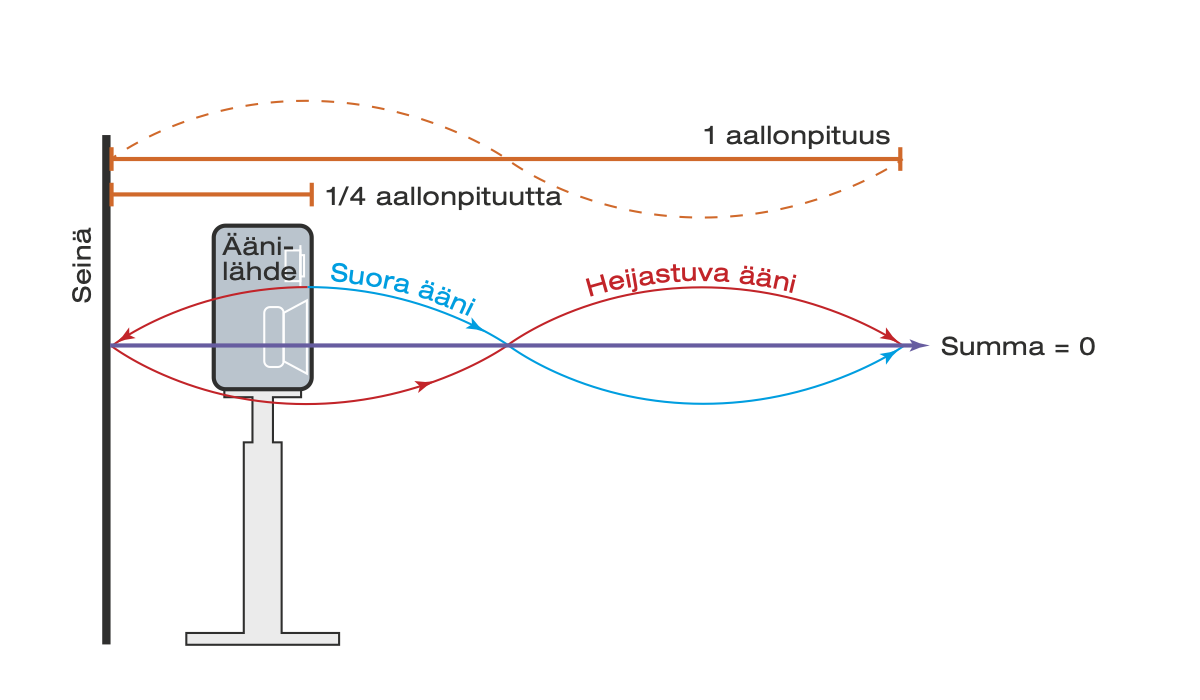

Selkein monttu syntyy sille taajuudelle, jonka aallonpituuden neljäsosa on sama kuin etäisyys kaiuttimen etupinnasta kaiuttimen takana olevaan seinään.



Aallonpituus = nopeus / taajuus



Kun äänen nopeus on 343 m/s ja taajuus 100 Hz, saadaan aallonpituudeksi 3,43 m. Neljäsosa-aalto on silloin 86 cm.

Jos kaiutin sijoitetaan 86 cm:n etäisyydelle seinästä, syntyy voimakkain vaimennus 100 Hz:n taajuudelle.

Ekvalisoimalla tilanne ei korjaannu, koska suora ääni ja heijaste muuttuvat samassa suhteessa ja niiden toisensa kumoava vaikutus säilyy ennallaan.

Kun kaiutinta siirretään lähemmäs seinää, vaimentuma nousee taajuusalueella ylemmäs, ja kun kaiutinta siirretään kauemmas seinää, vaimentuma laskee alemmille taajuuksille.

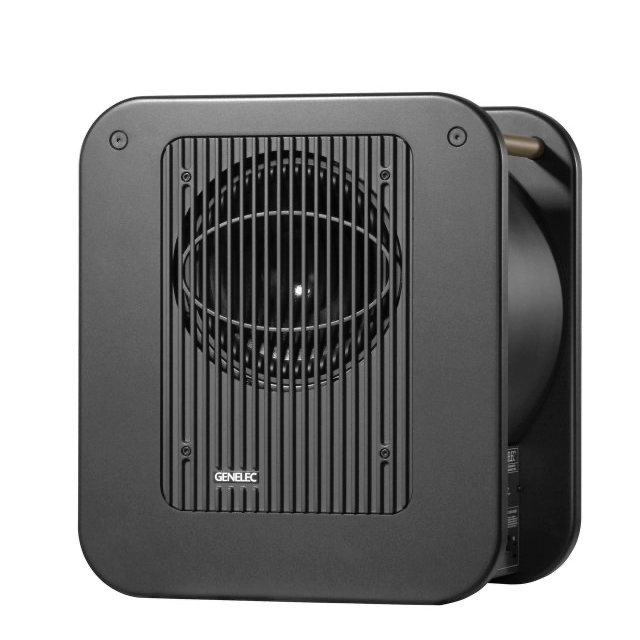

Tyypillisenä ratkaisuna onkin siirtää kaiutinpari joko niin lähelle seinää tai niin kauas siitä, että ilmiö paikantuu vähemmän haitalliselle taajuusalueelle. Tai rajata kaiutinparin toistosta kriittistä taajuutta alemmat bassot kokonaan pois ja sijoittaa niitä toistava erillinen subwoofer niin lähelle seinää, ettei vastaavaa kumoutumista pääse syntymään.

Lähdemateriaalina on käytetty mm. Genelecin julkaisemia ohjeistoja kaiutinten sijoitteluun sekä Jukka Laaksosen kirjoittamaa teosta Äänityön kivijalka (jonka julkaisija on Riffiä kustatantava Idemco oy).

•••
